Blum - 155° - Opliggend - Tip-On - OZ - Schroef-Top en Inserta

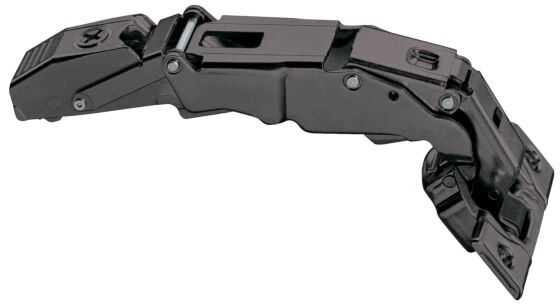

Blum ClipTop Scharnier - 155° - Opliggend - Tip-On - OZ
Kleur: Onyx Zwart (antraciet)

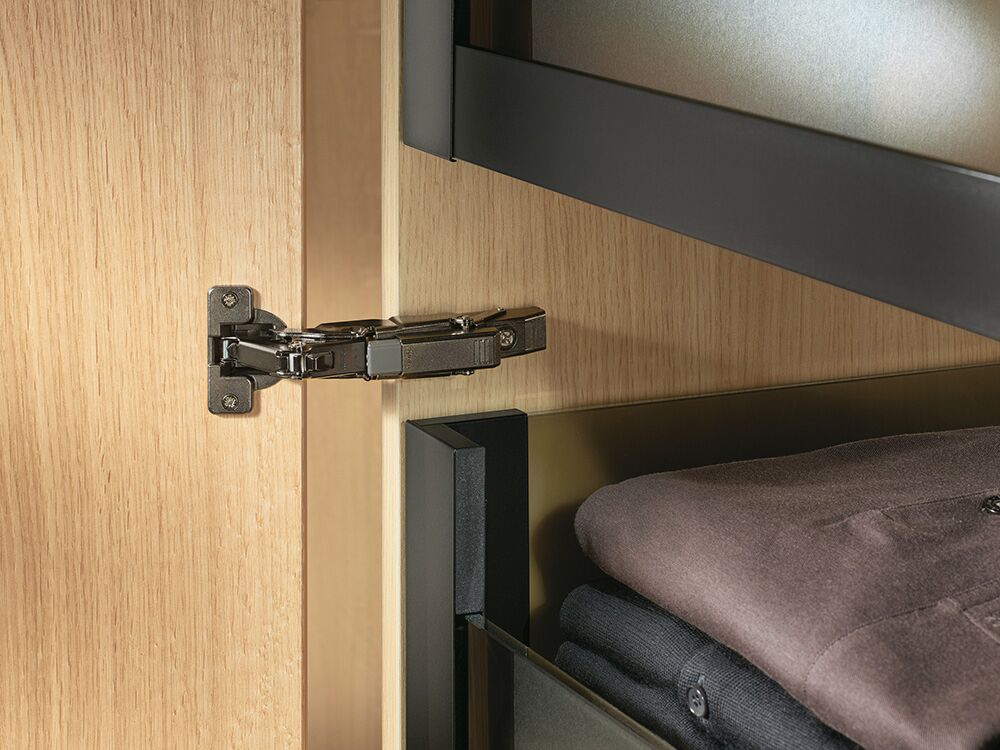

155° = 0-Insprong - Voor kasten met binnenlades of uittrek-plateaus. Scharnier werpt deur volledig uit het kastframe.
Opliggend = Hoekaanslag
Tip-On = Voor Greeploos Front
Tip-On voor greeploos front, altijd in combinatie met Tip-On Unit.
155° scharnier te gebruiken tot deurdikte 31 mm.
- Maximale opdek: 19 mm
- Minimale opdek: 14 mm
- Diepteverstelling: +3 / -2 mm
- Zijdelingse verstelling: +2 / -2 mm
- Dit scharnier is als Schroeftop en als Inserta top te bestellen (kunt u selecteren)
- Bij Schroef-top wordt het scharnier vastgeschroefd.
- Bij Inserta word het scharnier vastgeklemd d.m.v. afdekkap van de scharniertop.
- Voor Inserta dient u een boormal te gebruiken, bijvoorbeeld een Blum Ecodrill of boormal - 65.059A
Boorbeeld:
- 45 / 9.5 mm
- Potdiepte: min. 11.7 mm
- Potmaat: ø 35 mm
Let op: Montageplaatje apart bestellen.
