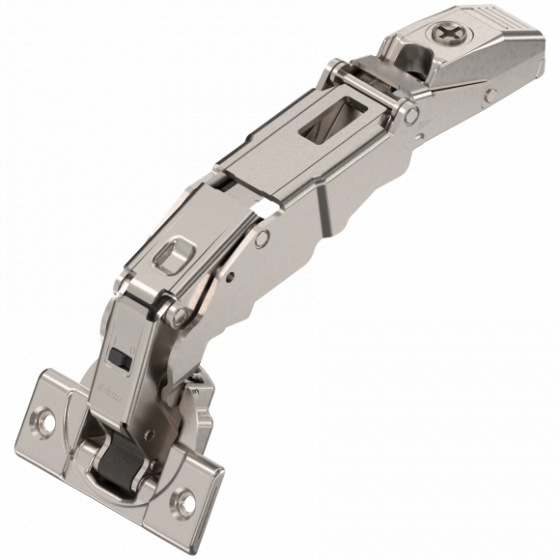

Blum Scharnier 155 ° - Opliggend - Soft Close

Vanaf € 7,95
Artikelnr:
14939

Blum Scharnier 155 ° - Opliggend - Soft Close

Voor kasten met binnen- of tabletlades

155° scharnier te gebruiken tot deurdikte 31 mm.

- Met zelfsluitmechanisme - Soft Close, geïntegreerde demping (Blumotion)
- Openingshoek: 155°
- Potbevestiging: Om te schroeven of Inserta - werktuigloos
- Driedimensionale frontverstelling
- Clip Top: Werktuigloze montage en demontage

- Maximale opdek: 19 mm
- Minimale opdek:  14 mm
- Diepteverstelling:  +3 / -2 mm
- Zijdelingse verstelling:  +2 / -2 mm

- Dit scharnier is als Schroeftop en als Inserta top te bestellen (kunt u selecteren)
- Bij Schroef-top wordt het scharnier vastgeschroefd.
- Bij Inserta word het scharnier vastgeklemd d.m.v. afdekkap van de scharniertop.
- Voor Inserta dient u een boormal te gebruiken, bijvoorbeeld een Blum Ecodrill of boormal - 65.059A

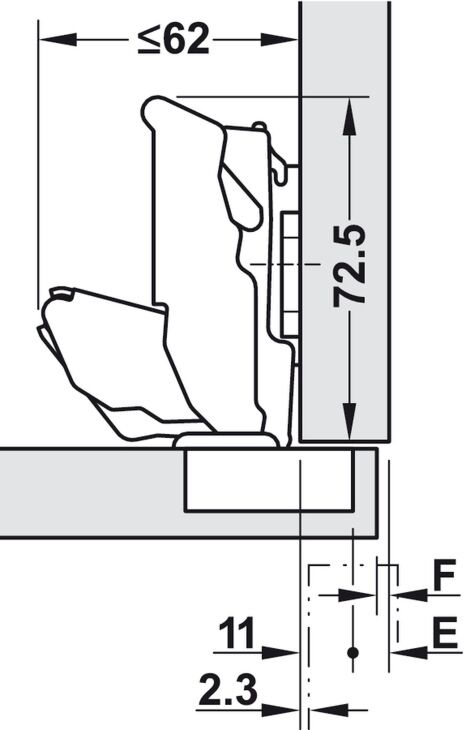

Boorbeeld: Zie afbeelding 3
- 45 / 9.5 mm
- 45 mm = Afstand hart op hart schroefgaten en 9.5 mm = Afstand hart pot tot hart schroefgaten
- Potdiepte: min. 11.7 mm
- Potmaat: ø 35 mm
- Potafstand: 3 tot 8 mm - Afstand zijkant deur tot buitenzijde scharnierpot

 Let op:  Montageplaatje apart bestellen.
