Blum - 170 ° - Half-opliggend en Inliggend - Tip On

Vanaf € 7,95
Artikelnr:
10851

Blum Scharnier 170 ° - Half Opliggend en Inliggend - Tip On

Te gebruiken met Tip-On unit voor greeploos front

- Zonder zelfsluitmechanisme
- Openingshoek: 170°

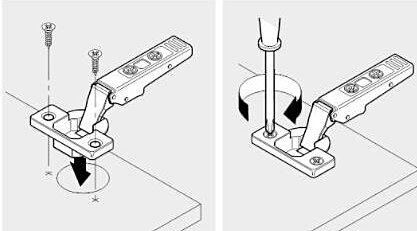

- Potbevestiging: Om te schroeven of Inserta - werktuigloos
- Driedimensionale frontverstelling
- Clip Top: Werktuigloze montage en demontage

- Maximale opdek:  9.5 mm
- Minimale opdek:  4.5 mm
- Diepteverstelling:  +3 / -2 mm
- Zijdelingse verstelling:  +2 / -2 mm

- Dit scharnier is als Schroeftop en als Inserta top te bestellen (kunt u selecteren)
- Bij Schroef-top wordt het scharnier vastgeschroefd.
- Bij Inserta word het scharnier vastgeklemd d.m.v. afdekkap van de scharniertop.
- Voor Inserta dient u een boormal te gebruiken, bijvoorbeeld een Blum Ecodrill of boormal - 65.059A

Dit scharnier is inliggend te maken met montageplaat dikte 9 mm - 175H7190

Boorbeeld:
- 45 / 9.5 mm
- Potdiepte: min. 11 mm
- Potmaat: ø 35 mm

Let op: Montageplaatje apart bestellen
