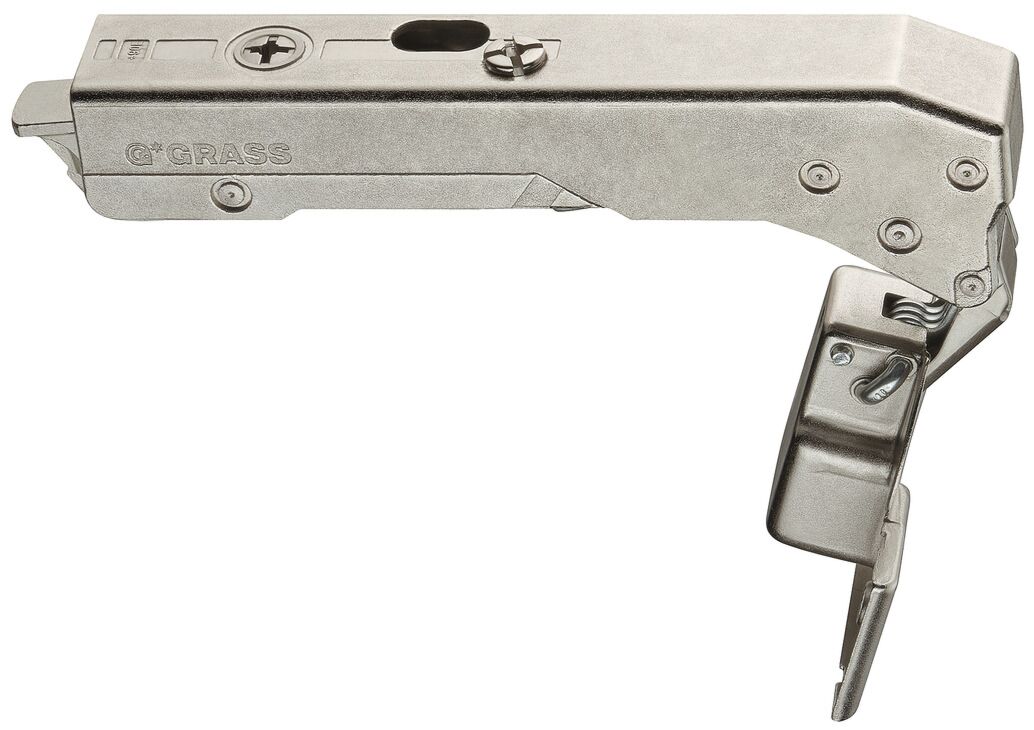

Grass Tiomos 110 Graden - Stijlscharnier - Voor Gelijkliggende kaderconstructie - Soft Close

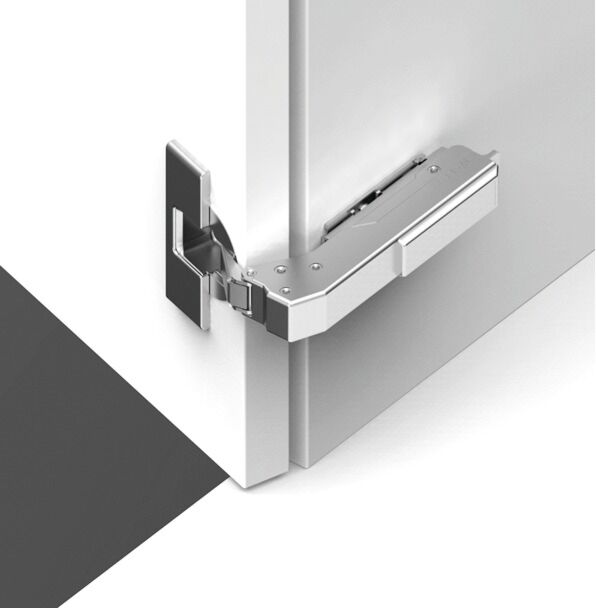

Grass Tiomos 110 Graden - Stijlscharnier - Inliggend - Soft Close
Soft-Close - Zacht en geruisloos sluiten van de deur
Aanslag: Inliggend
Openingshoek: 110°

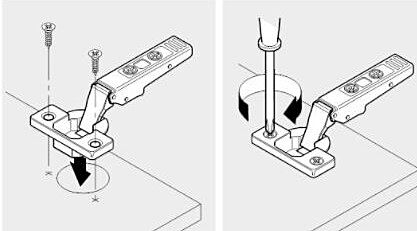

Montage: Schroefversie
- Deurdikte tot max. 24 mm.
- Geïntegreerde diepteverstelling
- 3 Voudig verstelbaar
Boorbeeld:
- 42 / 11 mm (Grass)
- 45 / 9.5 mm (Blum)
- Potdiepte: 12.6 mm
- Potdiameter: ø 35 mm
- Potafstand: 3 - 7 mm. Afstand zijkant deur tot buitenzijde scharnierpot
Instelmogelijkheid:
- zijverstelling van –2 tot +2 mm
- diepteverstelling van –2 tot +3 mm
- hoogteverstelling afhankelijk van montageplaat maximaal ± 2,5 mm
Opmerking: Voor gelijkliggende frontvormgeving van deur en stijl, montageplaat 3 mm gebruiken
Essentieel toebehoren:
- Grass Tiomos Montageplaat
- Spaanplaatschroeven (3.5 x 16 mm)
- Afdekkappen (optioneel)
