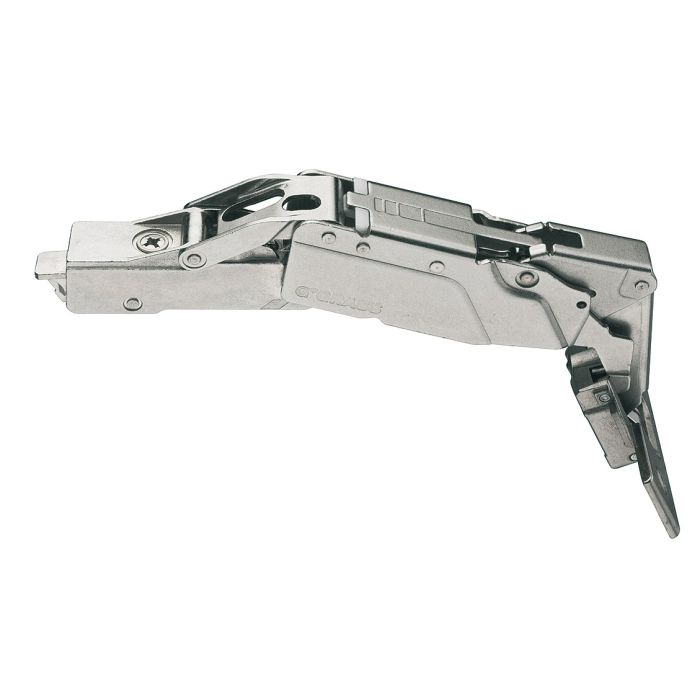

Grass Tiomos 155 Graden - Half Opliggend - Tip-on

Tip-On voor greeploos front - Zonder veer (zelfsluitmechanisme)
Tip-On scharnier altijd gebruiken met Tip-On unit - opschroef of inboor

- Aanslag deur: Half Opliggend
- Openingshoek: 155°
- Montage: Om te schroeven

- Deurdikte tot max. 32 mm
- Geïntegreerde diepteverstelling
- 3 Voudig verstelbaar

Instelmogelijkheid:
- zijverstelling van –2 tot +2 mm
- diepteverstelling van –2 tot +3 mm
- hoogteverstelling afhankelijk van montageplaat maximaal ± 2,5 mm

Boorbeeld:
- 42/11 mm (Grass)
- Potdiepte: 10 mm
- Potdiameter: ø 35 mm
- Potafstand: 3 - 7 mm. Afstand zijkant deur tot buitenzijde scharnierpot

Afb. 3: E = Potafstand, F = Minium voeg
Geschikt voor dikke deur tot 32mm. Vanaf 29mm adviseren wij een proefopstelling te maken!

Essentieel toebehoren:
- Grass Tiomos Montageplaat
- Spaanplaatschroeven (3.5 x 16 mm)
- Tip On Unit
- Afdekkappen (optioneel)
